EGM-100環(huán)氧樹(shù)脂灌漿料

產(chǎn)品簡(jiǎn)介

環(huán)氧樹(shù)脂灌漿料包括A（樹(shù)脂）、B（固化劑）、C（填料）三組份，該產(chǎn)品采用優(yōu)質(zhì)樹(shù)脂與精制填料，100%固含量，不含溶劑等揮發(fā)性對(duì)人體有害物質(zhì)。常溫下將每組材料中三組份完全混合后即可使用，而無(wú)需另外添加任何成份。環(huán)氧灌漿料為高頻振動(dòng)、沖擊及化學(xué)腐蝕區(qū)域的設(shè)備二次灌漿安裝提供了穩(wěn)妥的解決辦法，能夠極大地延長(zhǎng)設(shè)備的運(yùn)行周期及部件的使用壽命。

產(chǎn)品特性

◆ 高強(qiáng)早強(qiáng)：具有優(yōu)于水泥基材料的抗壓、粘結(jié)等力學(xué)性能，更高的早期強(qiáng)度。

◆無(wú)收縮：確保灌漿層最終成型后與承載面完全接觸，符合設(shè)備安裝的高******度。

◆抗蠕變：在-40℃至+80℃凍融交替、振動(dòng)受壓的惡劣物理工況下長(zhǎng)期使用而無(wú)塑性變形。

◆高韌性：可化解高頻振動(dòng)設(shè)備傳遞來(lái)的可能使水泥基灌漿層爆裂的振動(dòng)荷載。

◆耐腐蝕：可承受酸、堿、鹽、油脂等化學(xué)品長(zhǎng)期接觸腐蝕。

產(chǎn)品用途

◆用于壓縮機(jī)、泵、沖壓機(jī)、粉碎機(jī)、球磨機(jī)等高振動(dòng)性設(shè)備的二次灌漿安裝。

◆用于易受化學(xué)侵蝕的設(shè)備基礎(chǔ)區(qū)域灌漿。

◆用于軌道基礎(chǔ)，橋梁支撐等強(qiáng)壓力區(qū)域灌漿。

◆用于錨栓，鋼筋種植及建筑結(jié)構(gòu)混凝土補(bǔ)強(qiáng)加固。

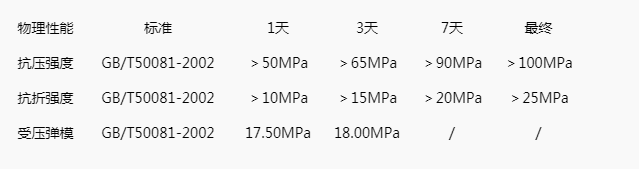

技術(shù)性能

施工方案

◆表面預(yù)處理：接觸環(huán)氧樹(shù)脂灌漿料的混凝土表面，須鑿除其表層浮漿并露出堅(jiān)實(shí)基層，保證灌漿面清潔、干燥、無(wú)油脂。混凝土接合面外邊緣磨出25mm厚倒角邊，以增大邊緣處灌漿料與基礎(chǔ)粘合面積，需粘合的金屬表面還應(yīng)無(wú)銹蝕。

◆施工溫度：環(huán)境溫度包括混凝土基礎(chǔ)及空氣溫度，灌漿前必須將材料在15~25°C環(huán)境下放置24小時(shí)，施工時(shí)及隨后24小時(shí)內(nèi)環(huán)境溫度控制在15~32°C，20°C是理想溫度。夏季施 工避免中午高溫，必要時(shí)應(yīng)搭建遮陽(yáng)棚；冬季氣溫較低時(shí)，應(yīng)在灌漿區(qū)域搭建暖棚升溫，保證施工環(huán)境溫度大于15°C，施工宜選擇中午。

◆混合：用手提式攪拌器（200-250rpm）充分混合A（樹(shù)脂）、B（硬化劑）約3分鐘；然后在低速大功率攪拌機(jī)（15-20rpm）中加入C（填料）使其與A、B混合物混合，充分?jǐn)嚢柚敛牧先拷?rùn)，約需5-10分鐘；在氣溫較低時(shí)為了保證混合物的流淌性，可以適當(dāng)減少C（填料）的用量。

◆灌漿：應(yīng)從一側(cè)灌向另一側(cè)；灌漿過(guò)程中可擠壓但勿震搗，灌漿距離大于1500mm時(shí)，應(yīng)使用高位漏斗法灌漿，灌漿工作必須連續(xù)盡快完成。單次灌漿層厚度控制在25~35mm間；單次螺栓孔灌漿深度應(yīng)小于1500mm；灌漿體積超過(guò)1.8m×1.8m×150mm時(shí)需用泡沫板與基礎(chǔ)面粘貼伸縮縫預(yù)留條，待灌漿料終凝后再制作伸縮縫。

◆表面收光及拆模：環(huán)氧灌漿料初凝前，為達(dá)到美觀效果，可將表面用灰刀收光；終凝后，即可拆模。
